隐式曲面 (Implicit Surface)

简介

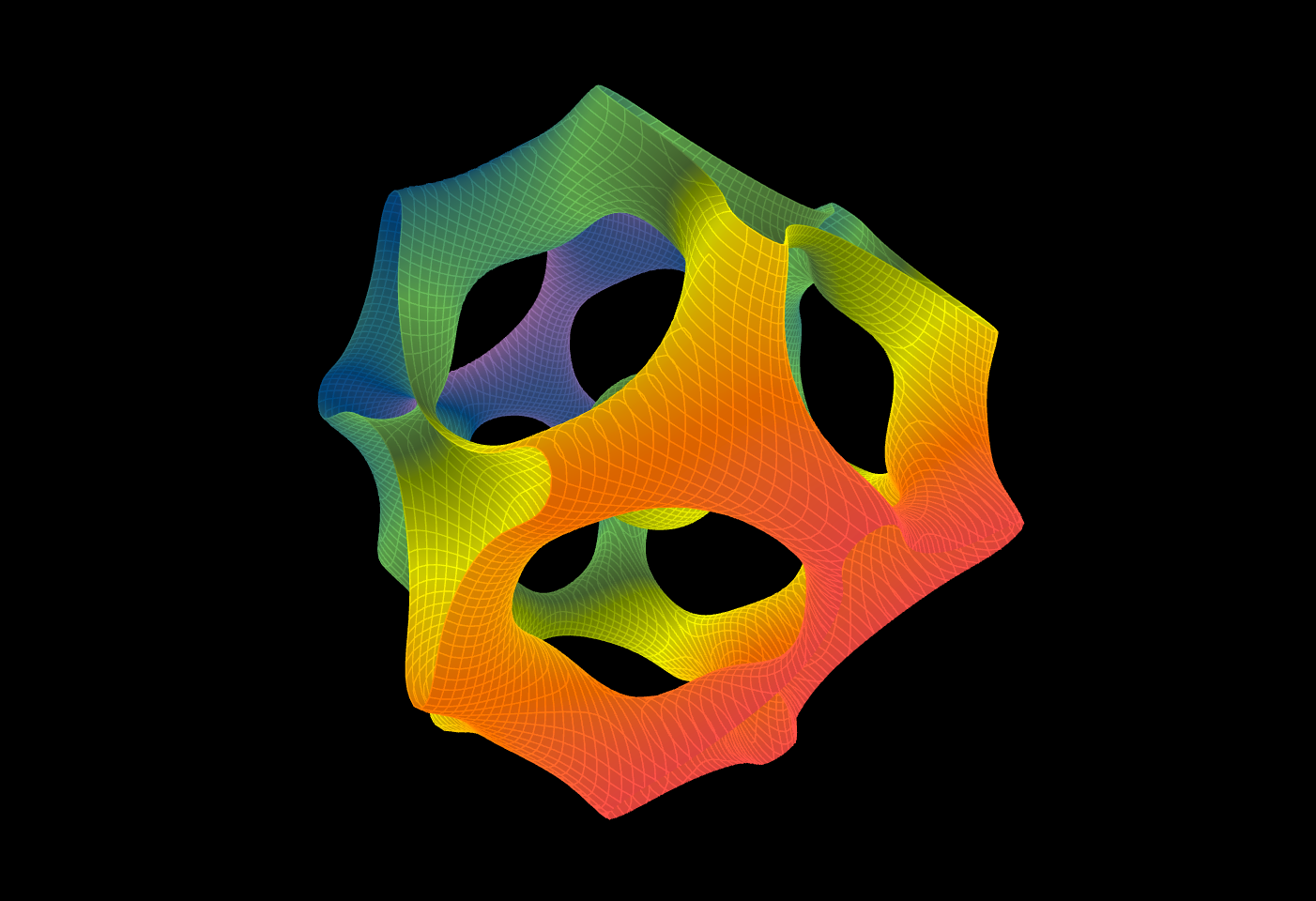

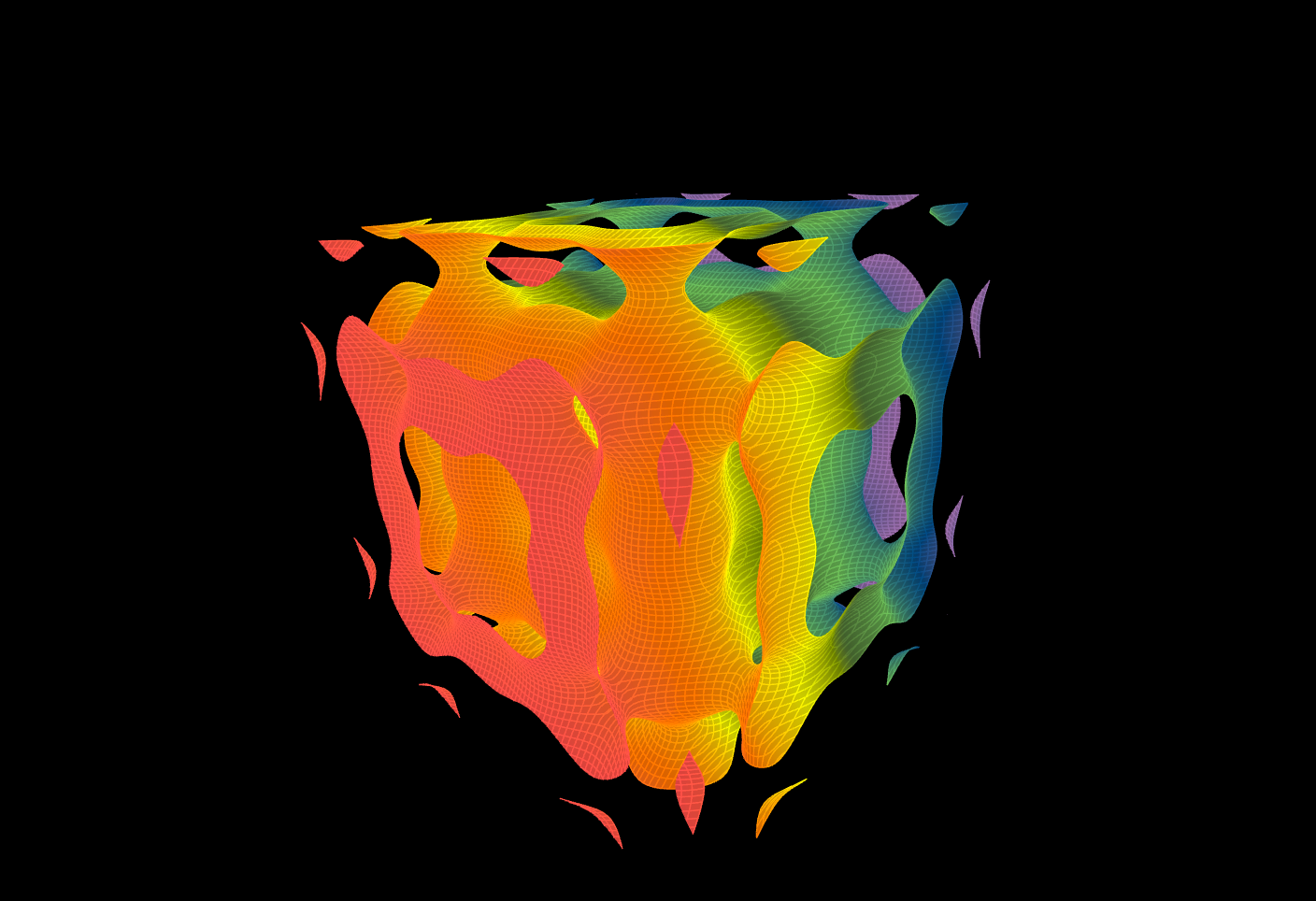

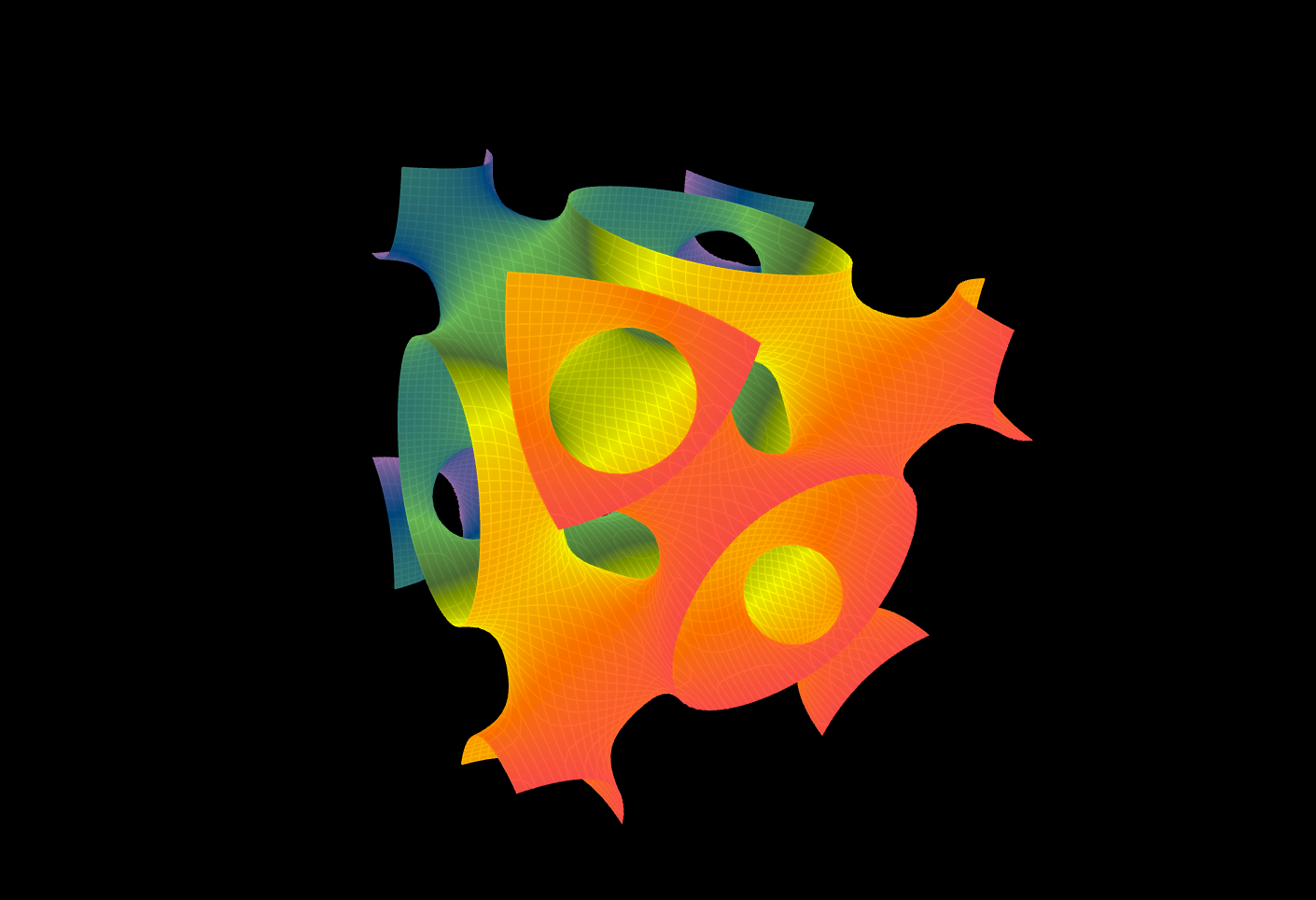

隐式曲面示例

隐式曲面（Implicit Surface）是一种通过标量场函数定义三维形态的数学曲面。与参数曲面不同，隐式曲面不通过参数映射生成点，而是通过求解方程来确定曲面上所有点的位置。这种定义方式使得隐式曲面天生具有"体积"的概念——当多个隐式对象靠近时，它们会自然地融合在一起，形成类似液体或有机生物的形态，这正是著名的"元球"（Metaball）效果的基础。

从球体、环面到 Gyroid 三周期极小曲面，从 Chmutov 代数曲面到 Klein 瓶，隐式曲面涵盖了数学中大量优美而深刻的三维形态。本场景让你能够通过输入任意的隐式函数表达式，实时探索和渲染这些令人惊叹的数学曲面。

核心能力：

自由方程输入：支持直接输入任意隐式函数，内置丰富的数学函数库（三角函数、指数对数、取整等）
自定义参数系统：在方程中定义可调参数，通过滑块实时控制形状变化
双后端渲染：CPU 和 GPU（OpenGL Compute Shader）两种 Marching Cubes 计算后端，兼顾兼容性与性能
双渲染模式：PREVIEW（点云预览）和 WIREFRAME（网格渲染），适配不同工作阶段
专业材质与纹理：GPU 模式下支持 Phong 光照模型、程序化纹理（棋盘格、金属、陶瓷、碳纤维）
完整动画支持：集成参数振荡动画系统，支持参数的平滑周期性变化
调色板系统：支持手动、余弦和曲线三种渐变模式，配合 JSON 调色板实现丰富的色彩表达

数学背景

什么是隐式曲面？

隐式曲面的核心概念是等值面（Isosurface）。给定一个三维标量场函数，等值面是所有满足的点的集合，其中是一个常数（通常取）。

直观地说，你可以把想象成三维空间中每个点的"密度值"或"势能值"，而等值面就是所有密度值等于某个特定高度的点构成的曲面——就像地形图上的等高线一样，只不过等值面是三维的。

隐式曲面 vs 参数曲面：

特性	隐式曲面	参数曲面
定义方式
判断点是否在曲面上	直接代入方程检验	需要求解参数
融合效果	天然支持（函数相加）	需要额外处理
拓扑变化	自然处理	困难
典型应用	元球、代数曲面	NURBS 建模

常见隐式函数

名称	公式	说明
球体		半径为 r 的球
椭球体		半轴为 a, b, c
圆柱		沿 Z 轴无限延伸
圆锥		顶点在原点
环面		大半径 R，小半径 r
Gyroid		三周期极小曲面
Chmutov 曲面		基于切比雪夫多项式

Marching Cubes 算法

本场景使用经典的 Marching Cubes 算法从隐式函数提取三角网格。该算法由 William E. Lorensen 和 Harvey E. Cline 于 1987 年在 SIGGRAPH 会议上发表，至今仍是等值面提取的标准方法。

算法原理：

空间划分：将三维采样空间划分为均匀的体素（Voxel）网格
函数求值：在每个体素的 8 个顶点处计算隐式函数值
等值面穿越判定：根据每个顶点的函数值是否大于等值（通常为 0），确定等值面如何穿越该体素
三角面片生成：利用预计算的查找表（共 256 种情况），在每个体素内生成三角面片
顶点插值：通过线性插值确定三角面片顶点的精确位置

CPU vs GPU 后端：

特性	CPU 后端	GPU 后端
计算方式	逐体素串行计算	OpenGL Compute Shader 并行计算
兼容性	所有平台	需要 OpenGL 4.3+
速度	低分辨率可用	高分辨率显著加速
渲染模式	PREVIEW + WIREFRAME	仅 WIREFRAME
材质纹理	不支持	支持 Phong 光照 + 程序化纹理

历史背景

隐式曲面的研究可以追溯到 19 世纪的代数几何学。数学家们研究由多项式方程定义的代数曲面，探索其拓扑性质和奇点结构。

1987 年，Lorensen 和 Cline 发明 Marching Cubes 算法后，隐式曲面在计算机图形学中获得了广泛应用。该算法使得从医学 CT/MRI 数据中提取三维器官模型成为可能，也催生了"元球"（Metaball）技术——由 Jim Blinn 于 1982 年提出，通过将多个势能函数相加来模拟有机形态的融合效果。

在数学领域，Chmutov 曲面（以俄罗斯数学家 Sergei Chmutov 命名）是一类基于切比雪夫多项式的代数曲面，具有丰富的对称性和奇点结构，是代数曲面研究中的经典对象。

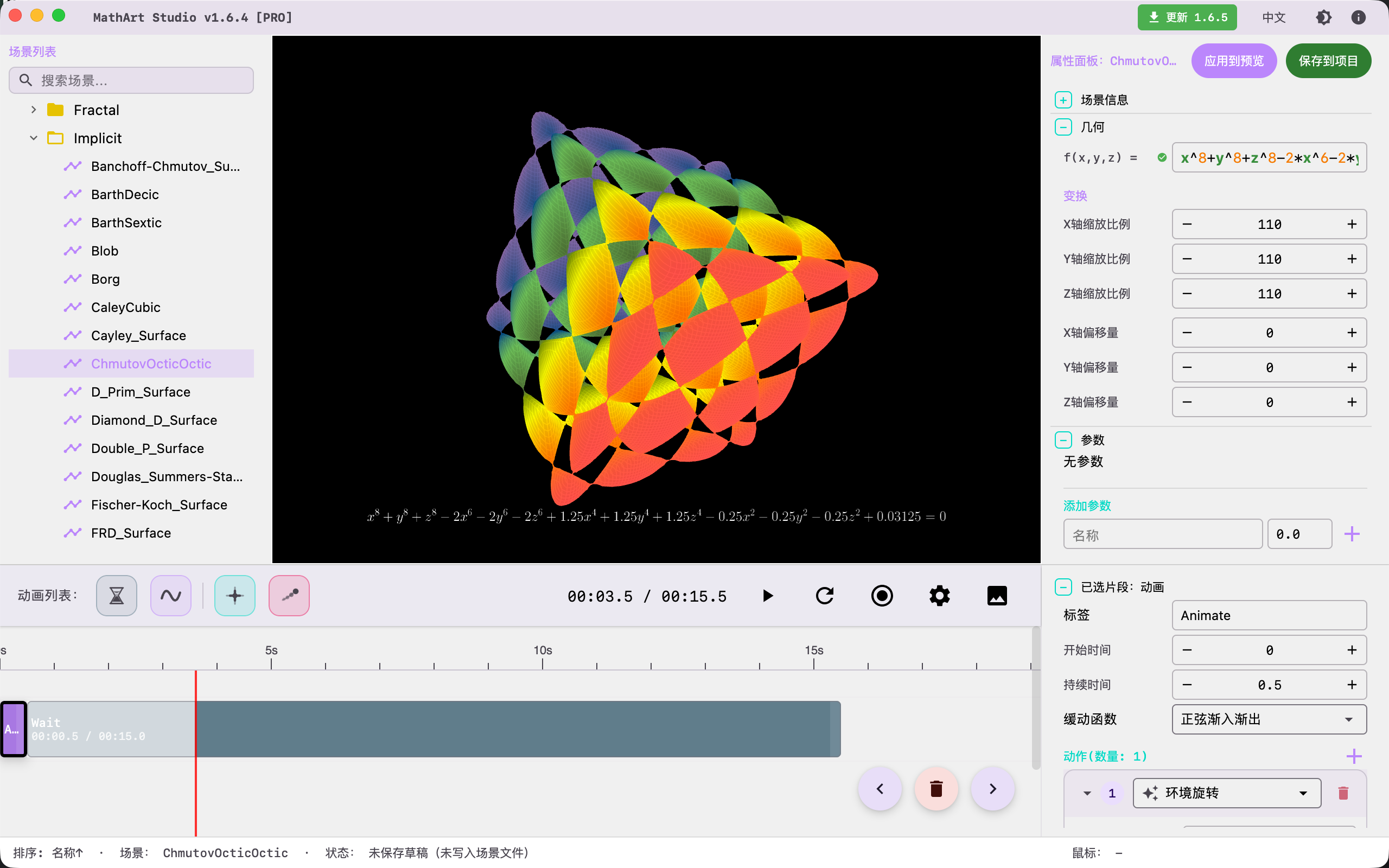

界面概览

所有控制项位于右侧的属性面板（Inspector）中，分为六个主要部分：

Geometry（几何）：定义隐式函数和空间变换参数
Parameters（参数）：定义自定义常量，用于动态控制形状
Settings（设置）：配置采样空间范围、分辨率、渲染后端和渲染模式
Camera（相机）：控制观察视角
Formulas（公式）：在渲染画面中显示数学公式
Appearance（外观）：控制背景颜色和渐变调色板

配置指南

1. Geometry（几何设置）

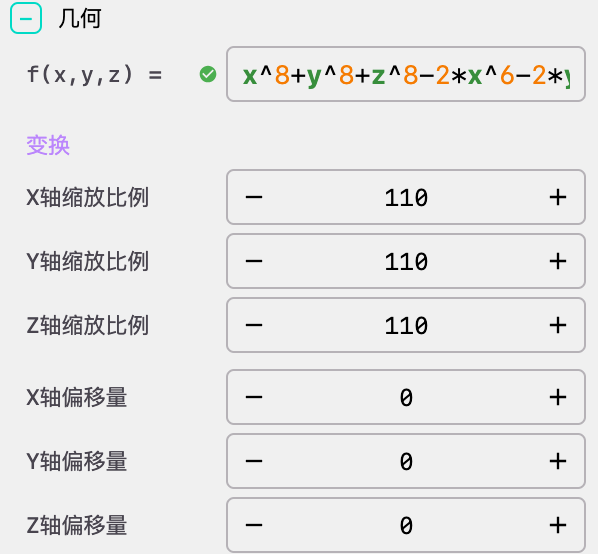

几何设置

隐式方程输入

在 f(x, y, z) 输入框中输入隐式函数表达式。曲面生成在该函数值为 0 的位置。

支持的数学函数：

类别	函数
三角函数	`sin`, `cos`, `tan`, `asin`, `acos`, `atan`, `arcsin`, `arccos`, `arctan`
双曲函数	`sinh`, `cosh`, `tanh`
数学函数	`sqrt`, `abs`, `log`, `ln`, `log10`, `exp`
取整函数	`floor`, `ceil`, `round`, `sign`
其他	`pow`, `min`, `max`, `atan2`

变量： 默认可用变量为 x, y, z。在 Parameters 面板中定义的参数也会自动成为可用变量。

示例方程：

球体：x*x + y*y + z*z - r*r
心形曲面：pow(x*x + 2.25*y*y + z*z - 1, 3) - x*x*z*z*z - 0.1125*y*y*z*z*z
Klein 瓶：(x*x + y*y + z*z + 2*y - 1) * ((x*x + y*y + z*z - 2*y - 1)^2 - 8*z*z) + 16*x*z*(x*x + y*y + z*z - 2*y - 1)
Chmutov Octic（本文示例）：x^8+y^8+z^8-2*x^6-2*y^6-2*z^6+1.25*x^4+1.25*y^4+1.25*z^4-0.25*x^2-0.25*y^2-0.25*z^2+0.03125

提示：方程输入框支持语法高亮和实时验证。输入完成后按 Enter 或点击面板顶部的"应用"按钮即可更新曲面。

空间变换

参数	说明	默认值	步长
`scale_x`	X 轴缩放倍数	1.0	10
`scale_y`	Y 轴缩放倍数	1.0	10
`scale_z`	Z 轴缩放倍数	1.0	10
`offset_x`	X 轴位置偏移	0.0	10
`offset_y`	Y 轴位置偏移	0.0	10
`offset_z`	Z 轴位置偏移	0.0	10

缩放和偏移在网格生成后应用，用于调整最终渲染位置和大小。在 Chmutov Octic 示例中，三个轴的缩放均设为 80，使曲面在画面中呈现合适的大小。

2. Parameters（自定义参数）

在此区域定义的自定义变量可以在 f(x, y, z) 公式中直接引用。修改参数值会实时更新曲面形状。

使用场景：

定义可调节的半径：r = 1.5，然后在公式中使用 x*x + y*y + z*z - r*r
创建动画参数：通过时间线动画驱动参数变化，实现形态演变
控制复杂形状的特征：如环面的内外半径、Gyroid 的周期等

操作方式：

在参数名称输入框中输入参数名称（如 r, a, freq）
在数值输入框中设置参数初始值
点击 "+" 按钮添加参数
在公式中引用该参数
点击参数右侧的删除按钮可移除该参数

注意：参数名称必须是有效的变量名（字母开头，可包含数字），且不能与内置变量 x, y, z 重复。

3. Settings（设置与分辨率）

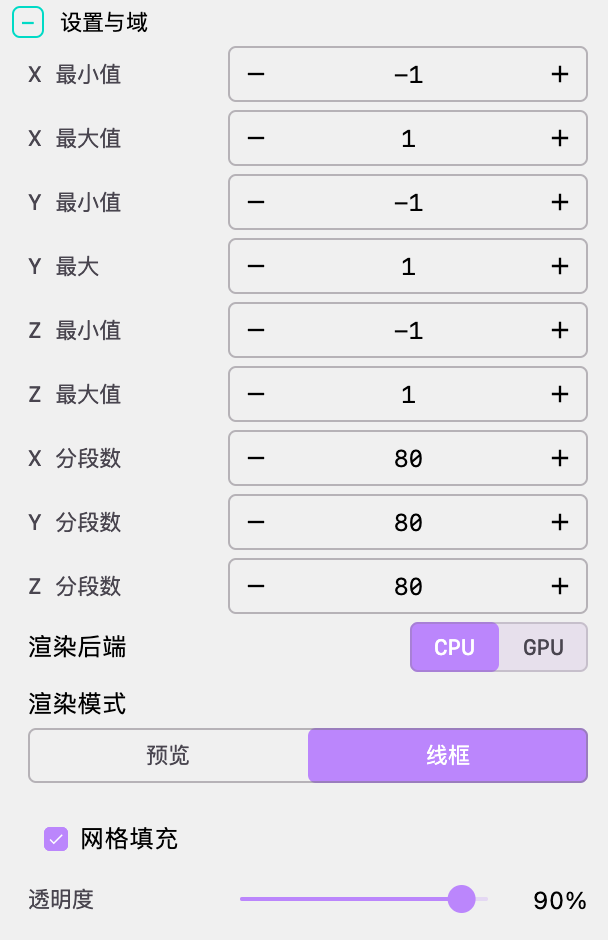

设置面板

Bounds（采样范围）

参数	说明	默认值	精度
`x_min` / `x_max`	X 轴采样范围	-2 / 2	6 位小数
`y_min` / `y_max`	Y 轴采样范围	-2 / 2	6 位小数
`z_min` / `z_max`	Z 轴采样范围	-2 / 2	6 位小数

重要提示： 采样范围定义了函数求值的三维方框区域。超出此范围的曲面部分会被切除。请确保范围足够大以覆盖整个曲面。

在 Chmutov Octic 示例中，由于曲面位于单位球内，采样范围设为 -1 到 1 即可完全覆盖。

Resolution（分辨率）

参数	说明	默认值
`x_seg`	X 轴体素数量	60
`y_seg`	Y 轴体素数量	60
`z_seg`	Z 轴体素数量	60

性能警告： 总体素数量为。若将三个维度的分辨率都加倍，计算量会增加 8 倍。建议从低数值（如 40-60）开始调试形状，确认无误后再提高分辨率进行最终渲染。

分辨率	体素数量	适用场景
40 × 40 × 40	64,000	快速预览
60 × 60 × 60	216,000	常规编辑
80 × 80 × 80	512,000	高质量预览
100 × 100 × 100	1,000,000	高质量渲染
150 × 150 × 150	3,375,000	最终输出（需耐心等待）

Chmutov Octic 示例使用 80 × 80 × 80 的分辨率，在精度和性能之间取得了良好的平衡。

Render Backend（渲染后端）

选项	说明
CPU	使用 CPU 进行 Marching Cubes 计算。兼容性好，支持 PREVIEW 和 WIREFRAME 两种渲染模式
GPU	使用 OpenGL Compute Shader 进行并行计算。速度快，适合高分辨率渲染，但仅支持 WIREFRAME 模式

注意： GPU 模式需要显卡支持 OpenGL 4.3+。如果遇到问题，请切换到 CPU 模式。

Render Mode（渲染模式）

模式	说明	适用场景
PREVIEW	渲染曲面上的点云	快速预览形状，调整参数（仅 CPU 后端）
WIREFRAME	渲染多边形网格	观察拓扑结构，最终输出

Mesh Settings（网格设置）

当渲染模式为 WIREFRAME 时，可配置以下选项：

参数	说明	默认值
`mesh_fill`	是否填充网格表面	开启
`opacity`	填充透明度（0% - 100%）	85%

材质属性（仅 GPU + WIREFRAME 模式）：

参数	说明	默认值
`shininess`	材质光泽度（0 - 100），控制高光区域的大小和强度	32
`ambient`	环境光颜色	#4D4D4D
`specular`	高光颜色	#FFFFFF

Phong 光照模型：GPU 模式使用经典的 Phong 光照模型，包含环境光（Ambient）、漫反射（Diffuse）和镜面反射（Specular）三个分量。shininess 控制镜面反射的聚焦程度——值越大，高光越集中，表面看起来越光滑。

程序化纹理（仅 GPU + WIREFRAME 模式）：

选项	说明
None	无纹理，使用纯色
Check	棋盘格纹理
Metal	金属纹理
Ceramic	陶瓷纹理
Carbon	碳纤维纹理

4. Camera（相机控制）

调整观察视角和相机参数。相机使用球坐标系定义相对于场景原点的位置和姿态。

角度参数

参数	说明	单位
`phi`	俯仰角（Pitch），相机与 XY 平面的夹角。正值向上，负值向下	弧度
`theta`	方位角（Yaw），相机在 XY 平面上的旋转角度	弧度
`gamma`	滚转角（Roll），相机绕自身视线轴的旋转角度	弧度

常用视角预设：

视角	phi	theta	说明
正视图	0	0	从 Y 轴正方向观察
俯视图	π/2	0	从 Z 轴正方向观察
等轴视图	π/4	π/4	经典 45° 等轴视角

注意： 相机参数支持数学表达式，可以使用 PI、sin()、cos() 等函数。例如 PI/4 表示 45 度。Chmutov Octic 示例使用 phi = PI/2（俯视图）来展示曲面的对称结构。

5. Formulas（公式显示）

在场景中显示数学公式，用于标注、教学演示或增强视觉效果。

主方程显示

参数	说明	默认值
`show_main_equation`	是否显示主方程	开启
`x`	公式显示位置的 X 坐标（像素）	0
`y`	公式显示位置的 Y 坐标（像素）	0
`scale`	公式缩放比例	1.0
`color`	公式颜色（十六进制）	#FFFFFF

位置说明： 坐标原点位于画布左上角，X 轴向右为正，Y 轴向下为正。

在 Chmutov Octic 示例中，主方程显示在画面上方（y = 200），缩放为 0.25，白色文字。

自定义公式

除主方程外，可以添加多个自定义公式，用于显示推导过程、辅助说明或多个相关公式。点击"添加公式"按钮创建新的公式项，每个公式项包含 LaTeX 内容、位置、缩放和颜色设置。

LaTeX 语法支持：

基础运算：x^2, \frac{a}{b}, \sqrt{x}
希腊字母：\alpha, \beta, \gamma, \theta, \phi
特殊符号：\infty, \sum, \int, \partial
矩阵：\begin{pmatrix} a & b \\ c & d \end{pmatrix}

6. Appearance（外观设置）

背景颜色

设置渲染背景的颜色。隐式曲面通常使用黑色或深色背景以突出曲面的细节和光照效果。

渐变调色板

隐式曲面使用 1D LUT（查找表）纹理进行着色，曲面颜色基于 Z 轴坐标进行渐变映射，从 z_min 到 z_max 对应调色板的起点到终点。支持三种渐变模式：

Manual（手动模式）：
- 手动添加、删除和调整颜色节点
- 支持拖拽重排颜色顺序
- 可选择随机策略（单色、类似色、互补色、分裂互补色）
Cosine（余弦模式）：
- 使用 IQ 余弦调色板公式：
- 分别控制 R/G/B 三个通道的偏移、振幅、频率和相位
- 支持一键随机化和应用
Curve（曲线模式）：
- 通过可编辑的贝塞尔曲线分别控制 R/G/B 三个通道
- 提供最灵活的颜色控制
- 支持一键随机化和应用

Chmutov Octic 示例使用了一个包含 7 种颜色的手动调色板：从红色到紫色，呈现出丰富的色彩层次。

动画和时间线

隐式曲面支持参数振荡动画，可以通过时间线驱动自定义参数的周期性变化，实现形态演变效果。

参数振荡动画

工作原理

参数振荡动画通过 ImplicitSurfaceParameterAnimator 实现：

为每个参数指定振荡的步长（step）、范围（min, max）和边沿缓动（edge easing）
参数值在 [min, max] 范围内做正弦振荡：
振荡速度由步长和步长缩放因子（step scale）共同控制
边沿缓动确保参数接近范围边界时减速，避免突变

动画配置

在 JSON 配置文件的 timeline 中，使用 paramStart 和 paramStop 动作控制参数动画：

json

{
  "timeline": [
    {
      "type": "animate",
      "duration": 5.0,
      "actions": [
        {
          "method": "paramStart",
          "args": {
            "parameters": {
              "r": {
                "step": 0.05,
                "min": 0.5,
                "max": 2.0
              }
            }
          }
        }
      ]
    }
  ]
}

参数动画属性

属性	说明
`step`	每帧参数变化的步长，正值表示正向变化，负值表示反向
`min`	参数最小值
`max`	参数最大值
`enable`	是否启用该参数的动画（默认 true）

边缘缓动（Edge Easing）

参数动画支持边缘缓动功能，使参数在接近边界值时平滑减速，避免突兀的反弹效果：

json

{
  "edgeEasing": {
    "attackRatio": 0.3,
    "releaseRatio": 0.4,
    "easing": "SINE_OUT"
  }
}

属性	说明	默认值
`attackRatio`	接近最小值时的缓动区域比例	0.3
`releaseRatio`	接近最大值时的缓动区域比例	0.4
`easing`	缓动函数类型	SINE_OUT

相机动画

隐式曲面同样支持标准的相机动画：

旋转：围绕曲面旋转相机
对齐：将相机对齐到特定角度
缩放：调整相机距离

配置方法

通过 JSON 配置文件中的 timeline 数组定义动画序列：

json

{
  "timeline": [
    {
      "type": "animate",
      "duration": 15.0,
      "easing": "SINE_IN_OUT",
      "actions": [
        {"method": "rotateTheta", "args": [6.283]}
      ]
    },
    {
      "type": "hold",
      "duration": 2.0
    }
  ]
}

Chmutov Octic 示例包含一个环境光动画（ambient）和一段等待时间，让曲面在展示时具有微妙的光照变化。

性能与最佳实践

目标	分辨率	渲染后端	渲染模式	预计耗时
快速预览	40-60	CPU	PREVIEW	< 1 秒
常规编辑	60-80	CPU 或 GPU	WIREFRAME	1-5 秒
高质量渲染	80-120	GPU	WIREFRAME	5-30 秒
最终输出	120-150	GPU	WIREFRAME	30 秒+

性能优化技巧

分辨率调整：
- 降低分辨率是最直接的性能优化手段
- 总体素数 = ，三个维度都加倍则计算量增加 8 倍
- 建议先用低分辨率确认形状正确，再逐步提高
渲染后端选择：
- CPU 后端支持 PREVIEW 模式，适合快速预览
- GPU 后端在高分辨率下显著更快，但需要 OpenGL 4.3+ 支持
- GPU 模式仅支持 WIREFRAME 渲染
采样范围优化：
- 缩小采样范围可以减少不必要的计算
- 确保范围刚好覆盖曲面，避免过大的空白区域
- 例如球体 x*x + y*y + z*z - 1 只需要 -1.5 到 1.5 的范围
内存管理：
- 高分辨率会消耗大量内存，建议在 16GB+ 内存机器上使用 150+ 分辨率
- 如果程序崩溃，尝试降低分辨率或使用 CPU 模式

创作技巧

形状设计

从简单开始：
- 先用球体 x*x + y*y + z*z - r*r 验证设置正确
- 确认采样范围和分辨率合理后再尝试复杂形状
融合效果：
- 隐式曲面天生支持融合，只需将多个势能函数相加
- 示例（两个球体融合）：(x*x + y*y + z*z - r1*r1) * ((x-d)*(x-d) + y*y + z*z - r2*r2) - c
- 调整参数 c 控制融合程度
锐利边缘：
- 使用 min() 或 max() 函数可以创建锐利的边缘
- 示例：min(x*x + y*y + z*z - 1, x*x + y*y - 0.25) 创建球体与圆柱的交集
利用参数动画：
- 为参数设置振荡动画，观察形态的连续演变
- 适合制作从一种形态渐变为另一种形态的动画效果

视觉调优

光照与材质：
- 使用 GPU + WIREFRAME 模式获得最佳视觉效果
- 调整 shininess 控制高光强度——金属表面用高值（80-100），哑光表面用低值（10-30）
- 程序化纹理可以增强真实感：金属纹理适合硬表面，陶瓷纹理适合光滑曲面
着色方案：
- 使用余弦调色板模式快速生成和谐的色彩方案
- Z 轴渐变映射可以突出曲面的高度层次
- 深色背景配合高饱和度色彩通常效果最佳
相机角度：
- 对于对称曲面（如 Chmutov 曲面），俯视图（phi = π/2）可以最好地展示对称性
- 等轴视图（phi = π/4, theta = π/4）适合展示三维立体感
- 结合相机旋转动画可以全方位展示曲面

常见问题

场景空白

可能原因：

采样范围不足：检查 x_min/max、y_min/max、z_min/max 是否覆盖了整个曲面
方程无解：确认在给定范围内有解
- 例如 x*x + 1 永远大于 0，无解
分辨率过低：如果曲面很薄，可能需要更高的分辨率才能捕捉到

解决方案：

先扩大采样范围（如 -5 到 5）确认曲面存在
逐步缩小范围以获得更好的细节

性能缓慢

可能原因：

分辨率过高
使用 CPU 模式处理高分辨率

解决方案：

降低 x_seg、y_seg、z_seg
切换到 GPU 模式
200 × 200 × 200 的分辨率会产生 800 万个体素，计算负荷极重

形状被切断

原因： 曲面超出了采样范围

解决方案：

扩大 x_min/x_max 等边界值
检查缩放参数是否导致曲面超出范围

GPU 模式报错

可能原因：

显卡不支持 OpenGL 4.3+
驱动程序过旧

解决方案：

更新显卡驱动
使用 CPU 模式作为替代

网格出现孔洞

可能原因：

分辨率不足以捕捉细节
隐式函数存在不连续点

解决方案：

提高分辨率
检查函数定义，避免除零或 sqrt 负数

曲面颜色单一

原因： 调色板颜色节点不足或 Z 轴范围设置不当

解决方案：

增加调色板中的颜色节点数量
确认 Z 轴采样范围与曲面实际范围匹配
尝试使用余弦或曲线调色板模式获得更丰富的渐变

经典隐式曲面示例

球体

f(x,y,z) = x*x + y*y + z*z - r*r
参数：r = 1.5
范围：-2 到 2，分辨率 60

环面

f(x,y,z) = (sqrt(x*x + y*y) - R)^2 + z*z - r*r
参数：R = 1.0, r = 0.4
范围：-2 到 2，分辨率 80

Gyroid（三周期极小曲面）

f(x,y,z) = sin(x)*cos(y) + sin(y)*cos(z) + sin(z)*cos(x)
范围：-PI 到 PI，分辨率 80

Chmutov Octic（本文示例）

f(x,y,z) = x^8+y^8+z^8-2*x^6-2*y^6-2*z^6+1.25*x^4+1.25*y^4+1.25*z^4-0.25*x^2-0.25*y^2-0.25*z^2+0.03125
范围：-1 到 1，分辨率 80
后端：CPU，渲染模式：WIREFRAME

Klein 瓶

f(x,y,z) = (x*x + y*y + z*z + 2*y - 1) * ((x*x + y*y + z*z - 2*y - 1)^2 - 8*z*z) + 16*x*z*(x*x + y*y + z*z - 2*y - 1)
范围：-3 到 3，分辨率 100

技术细节

GPU Marching Cubes 渲染管线

GPU 模式使用 OpenGL Compute Shader 实现并行 Marching Cubes 计算：

体素求值遍：在 Compute Shader 中并行计算每个体素顶点的隐式函数值
三角面片生成遍：根据函数值查找三角面片配置，并行生成所有三角面片
渲染遍：使用 Phong 光照模型渲染三角网格，支持程序化纹理

着色器编译

隐式函数在运行时编译为 GLSL 着色器代码：

使用 FastExpressionParser 解析用户输入的方程表达式
将解析后的表达式编译为可在 GPU 上执行的 GLSL 代码
自定义参数通过 Uniform 变量传递，修改参数值不需要重新编译着色器
修改方程表达式需要重新编译着色器，可能产生短暂的卡顿

参数动画机制

ImplicitSurfaceParameterAnimator 采用正弦振荡 + 边沿缓动的方案：

正弦振荡：参数值在 [min, max] 范围内做正弦振荡
步长缩放：启动时步长缩放从 0 渐增到 1，停止时从当前值渐降至 0
边沿缓动：默认配置为 attackRatio = 0.4, releaseRatio = 0.5, easing = SINE_OUT
相位同步：启动动画时，从当前参数值计算初始相位，确保平滑过渡

进阶主题

融合公式

两个隐式函数和的融合：

并集：
交集：
差集：
平滑融合：（k 控制平滑度）

理解 Chmutov 曲面

Chmutov 曲面是基于切比雪夫多项式的代数曲面，其一般形式为：

其中是第 n 阶切比雪夫多项式。切比雪夫多项式在数值分析中具有重要地位，它们在 [-1, 1] 区间上具有等振荡性质，这使得 Chmutov 曲面具有丰富的对称性和奇点结构。

Chmutov Octic 曲面使用 8 阶切比雪夫多项式展开后的形式，即本文示例中的方程。该曲面具有八面体对称性，呈现出复杂而优美的几何结构。

创造自定义隐式曲面

从简单的球体或椭球体开始
通过添加参数控制形状的关键特征
利用 min/max 函数组合多个基本形状
使用三角函数创建周期性结构（如 Gyroid）
通过参数动画探索参数空间中的连续变化

注意事项

方程合法性：
- 并非所有方程都能产生有效的隐式曲面
- 某些方程在给定范围内无解，表现为空白场景
- 避免除零（如 x/y 当 y 可能为 0）和负数开方（如 sqrt(x) 当 x 可能为负）
GPU 显存：
- 高分辨率会消耗大量 GPU 显存
- GPU 模式下，体素数据需要在显存中分配
- 如果遇到显存不足的错误，请降低分辨率或切换到 CPU 模式
方程修改：
- 修改方程表达式需要重新编译着色器
- 重编译期间画面会短暂卡顿，这是正常行为
- 修改自定义参数的值不需要重编译，可以实时更新
渲染模式限制：
- GPU 后端仅支持 WIREFRAME 渲染模式
- 如需使用 PREVIEW（点云）模式，请切换到 CPU 后端
- 材质和纹理属性仅在 GPU + WIREFRAME 模式下可用
采样范围与分辨率的关系：
- 采样范围决定了曲面的可见区域
- 分辨率决定了在给定范围内的精度
- 同样的分辨率下，更大的采样范围意味着更粗的精度

参考资源

数学理论

Lorensen, W.E. & Cline, H.E. - Marching Cubes: A High Resolution 3D Surface Construction Algorithm (SIGGRAPH 1987)
Bloomenthal, J. - Polygonization of Implicit Surfaces (Computer-Aided Geometric Design, 1988)
Hart, J.C. - Ray Tracing Implicit Surfaces (SIGGRAPH Course Notes, 1993)

在线资源

软件文档

OpenGL Compute Shader 编程指南
GLSL 语言规范

隐式曲面 (Implicit Surface) ​

简介 ​

数学背景 ​

什么是隐式曲面？ ​

常见隐式函数 ​

Marching Cubes 算法 ​

历史背景 ​

界面概览 ​

配置指南 ​

1. Geometry（几何设置） ​

隐式方程输入 ​

空间变换 ​

2. Parameters（自定义参数） ​

3. Settings（设置与分辨率） ​

Bounds（采样范围） ​

Resolution（分辨率） ​

Render Backend（渲染后端） ​

Render Mode（渲染模式） ​

Mesh Settings（网格设置） ​

4. Camera（相机控制） ​

角度参数 ​

5. Formulas（公式显示） ​

主方程显示 ​

自定义公式 ​

6. Appearance（外观设置） ​

背景颜色 ​

渐变调色板 ​

动画和时间线 ​

参数振荡动画 ​

工作原理 ​

动画配置 ​

参数动画属性 ​

边缘缓动（Edge Easing） ​

相机动画 ​

配置方法 ​

性能与最佳实践 ​

推荐配置 ​

性能优化技巧 ​

创作技巧 ​

形状设计 ​

视觉调优 ​

常见问题 ​

场景空白 ​

性能缓慢 ​

形状被切断 ​

GPU 模式报错 ​

网格出现孔洞 ​

曲面颜色单一 ​

经典隐式曲面示例 ​

球体 ​

环面 ​

Gyroid（三周期极小曲面） ​

Chmutov Octic（本文示例） ​

Klein 瓶 ​

更多效果展示 ​

技术细节 ​

GPU Marching Cubes 渲染管线 ​

着色器编译 ​

参数动画机制 ​

进阶主题 ​

融合公式 ​

理解 Chmutov 曲面 ​

创造自定义隐式曲面 ​

注意事项 ​

参考资源 ​

数学理论 ​

在线资源 ​

软件文档 ​

隐式曲面 (Implicit Surface)

简介

数学背景

什么是隐式曲面？

常见隐式函数

Marching Cubes 算法

历史背景

界面概览

配置指南

1. Geometry（几何设置）

隐式方程输入

空间变换

2. Parameters（自定义参数）

3. Settings（设置与分辨率）

Bounds（采样范围）

Resolution（分辨率）

Render Backend（渲染后端）

Render Mode（渲染模式）

Mesh Settings（网格设置）

4. Camera（相机控制）

角度参数

5. Formulas（公式显示）

主方程显示

自定义公式

6. Appearance（外观设置）

背景颜色

渐变调色板

动画和时间线

参数振荡动画

工作原理

动画配置

参数动画属性

边缘缓动（Edge Easing）

相机动画

配置方法

性能与最佳实践

推荐配置

性能优化技巧

创作技巧

形状设计

视觉调优

常见问题

场景空白

性能缓慢

形状被切断

GPU 模式报错

网格出现孔洞

曲面颜色单一

经典隐式曲面示例

球体

环面

Gyroid（三周期极小曲面）

Chmutov Octic（本文示例）

Klein 瓶

更多效果展示

技术细节

GPU Marching Cubes 渲染管线

着色器编译

参数动画机制

进阶主题

融合公式

理解 Chmutov 曲面

创造自定义隐式曲面

注意事项

参考资源

数学理论

在线资源

软件文档
